제품 사양
입력 신호 : 4..20 mA, (2-wire)
전압 부하 : 약 2 V
공급 전류 : 전류 루프로부터
정확도 : ± 0.2 % FS ± 1 자리
(공칭 온도 = 25℃ 에서)
디스플레이 : 10 mm high LCD display
디스플레이 범위 : -1999..+9999
소수점 : 자유롭게 배치
스케일링 : 3 개의 버튼으로 자유롭게 확장 가능
측정률 : 약 5 회 측정 / 초
필터 : 조정가능
리미트 : 3 가지 선택 가능한 제한 기능
* LI 0 : 범위 초과 / 미달 범위 허용
* LI 1 : 범위 초과 / 미달 범위는 허용되지 않습니다
* LI 2 : 범위 초과 / 미달시 범위 제한이 표시됩니다.
스위칭 출력 : (with option S2)
별도의 M8 소켓에서 2 개의 전기적으로 분리 된 개방형 콜렉터 스위칭 출력
스위칭 포인트 / 히스테리시스 : 자유롭게 선택가능
최대 스위칭 전압 : 28V
최대 스위칭 전류 : 1A
반응 시간 : 250ms
최소/최대 값 버퍼 : 최대값과 최소값이 저장됨 (옵션 T만 해당)
작업, 구성 : 버튼 3개.
표준: 숨겨진 리어 하우징 커버
옵션 T : 외부에서 접근 가능
작동 조건 : -25..+50℃ / 0 ~ 80 % r.h. (비결로시)
전기 연결 M12-A : 간단한 중간 연결을 위한 플러그 커넥터, 4핀용 특수 어댑터 설계.
Assignment
1+ 3-
1+ 2-
2+ 4-
기타는 요청에 따라.
보호 등급 : IP65(정확한 어셈블리 포함)
하우징 : ABS, 포일 키패드, 폴리카보네이트로 만든 전면 창
크기 : 48.5 x 48.5 x 35.5 mm 센서 제외.
80 x 50.5 x 39.5 mm.
공급 범위 : 기기와 작동메뉴얼
제품 특징

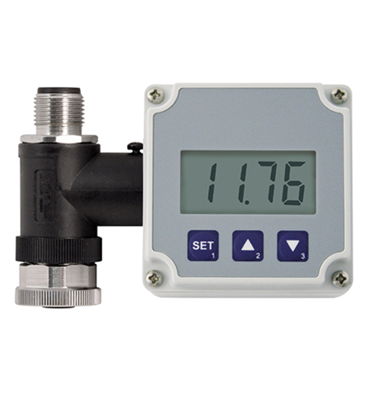

○ 4-20mA 출력과 M12 연결부가 있는 모든 센서에 대해 자유롭게 액세스 가능한 숨겨진 버튼의 플러그인 디스플레이
○ 유연한 확장성 디스플레이 -1999..9999자리 - 모든 측정 범위에 대해 조정 가능
○ 모든 설치 상황에 적응 가능한 디스플레이 장치, 340° 회전 디스플레이, 8개 위치에서 플러그 회전식 360°
○ 센서 결함 및 범위 위반 모니터링
○ 외부 공급 필요 없음: 전류 루프를 통한 전원 공급!
○ 전압 강하만 2V
○ 스위치 출력 2개 포함(선택 사항)
* EN 175301-803 직사각형 플러그 커넥터 용 베스트셀러 'GIA 0420-VO'외에도 널리 분산 된 4 핀 M12-A 플러그 커넥터
'GIA 0420-M12'에 적합한 장치를 제공합니다.
* 4-20 mA 센서 시스템은 단순성과 내구성으로 인해 매우 인기가 있으며 마지막으로 저렴한 시스템 비용으로 인해 많이 사용되지
않습니다.
* GIA 0420-M12 플러그인 디스플레이는 압력, 온도, 유량, 충전 레벨, pH 등을 감지하기 위해 M12 연결로 수많은 4-20 mA 센서에
사용될 수 있습니다.
* 특별한 기능은 유연하게 회전하는 디스플레이입니다. 센서는 표준 90 ° 방향이 거의 도움이되지 않는 접근 할 수없는 위치에 자주
설치됩니다.
또한 GRA 0420 LED 디스플레이는 어두운 조명 조건에서 M12 버전으로도 제공됩니다!
옵션
* GIA 0420 VO (T), GIA 0420 M12 (T) 및 GIA 0420 WK (T)는 4..20 mA 입력 신호를 위한 마이크로 프로세서 제어 디스플레이
장치입니다.
