비파괴 재료특성시험기
MK 7 with ILIn-Line 시스템
* 비파괴(NDT) 재료특성시험
* 고유 진동주파수 측정
* 탄성 계수 측정 E/G-Modulus (ASTM E1876), 푸아송비
* IET (Impulse Excitation Tech) 기술
* Tap and Read 방식
* Measurement Station (자동 해머 및 측정 리딩)
제품 설명
* 본 시험기는 비파괴 재료 특성 시스템으로, 시험편 또는 완제품에 충격을 가해 공진주파수를 측정하고
이를 통해 탄성계수(E-M/G-M,푸아송비), 감쇠 특성, 상대 기공률등을 분석함
* 광범위한 시험 개체의 다양한 고유진동 주파수 및 탄성계수 측정
* 연마재 및 연삭/건축자재/지질학/도자기/마찰재/복합재 및 플라스틱/금속및 합금/
시멘트및 콘크리트/내화물/목재/유리등 측정
제품 사양
|
Model |
MK 7 with IL |
|
자동화
스테이션 |
동일한
형상의 시편을 반복적으로 측정할 때 인간 측정 오차를 줄임 자동화
충격 및 음향기록 시스템이 탑재되어 반복 정밀측정이 가능함 |
|
주파수
범위 |
20Hz~
150kHZ |
|
최대
샘플링 비율 |
1MHz |
|
정확도 |
0.005% |
|
분해능 |
1/1,000,000
(1ppm) |
|
소프트웨어 |
No
need PC (USB/Lan cable를
통한 데이터 수집 ) |
|
주요
구성 |
임펄스
해머, 조정가능한 측정위치 셋팅, 고감도 마이크로 및
센서 내장, 풋 스위치 |
|
옵션 |
3D waterfall plot S/W, 품질관리 S/W 패키지 |
|
제품
크기 |
39
x 26 x 15cm |
|
제품
무게 |
4.6kg |
|
전원 |
110~
240Vac (50~60Hz) |
제품 특징
1. 비파괴 검사 (Non-destructive testing)
공정 중 파괴 없이 시편의 탄성 특성(영률 Young’s modulus, 전단률 Shear modulus, 변형률 Poisson’s ratio 등)을 빠르게 측정 가능
테스트는 가벼운 “탭(Tap & Read)” 방식이며, 결과는 몇 초 이내에 확인됩니다.

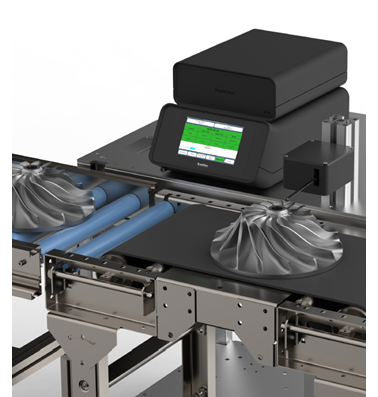

2. 인-라인 자동화 시스템
생산 라인 내에서 시편이 이동 중에도 실시간 측정이 가능하며, 자동으로 측정, 합격/불합격 판정 및 데이터 저장이 이루어집니다 .
RS232나 네트워크를 통해 외부 장치와 연동, SPC 데이터 기록 및 품질 추적 가능 .
3. 고정밀도 및 넓은 측정 범위
주파수 측정 범위: 20 Hz ~ 100–150 kHz, 정밀도: 0.005% 이내, 해상도 1 ppm
FFT 분석, 시간 영역 분석, 필터링, 오실로스코프 모드, waterfall 시각화 등 고급 기능 지원 .
4. 다양한 소재 및 크기 대응
금속, 세라믹, 복합재, 목재, 콘크리트 등 거의 모든 재료에서 사용 가능
100 mg에서 최대 100 ton 시편까지 측정 가능
5. 품질보증(QA/QC) 및 공정 제어
브레이크 패드, 연마 휠, 타일, 목재, 플라스틱 등의 생산 현장에 최적화
공정 중 결함이나 품질 이상 발생 시 즉시 감지 및 대응 가능.
1) FFT 스팩트럼 시각화 2) E-G 탄성계수 계산
3) Wave Form 시각화 4) Filter band 계측
옵션
* Optional Items
1) 3D waterfall plot software
2) Quality control S/W package
3) GrindoSonic Automated Measurement Station
|
표준 액세서리 | |
|
Vibration
detector For measurement of vibrations up to
150kHz |
|
|
Acoustic
vibration detector For
measurement of vibrations up to 100 kHz |
|
|
Set
of excitation devices A
complete set of hammers for different kind of materials under test |
|
|
Set
of nodal supports for
supporting bars, tubes and disks in specific modes of interest |
|
|
Reference
test bar with test certificate A
very stable ceramic reference object used as reference and verification
object |
|
|
PC
mouse, Flight Case and Instruction manual A
ruggedized flight case to safely pack and protect all the system components
when traveling or just to store |
|
|
All
connecting cables |
|
