캡 토크테스터

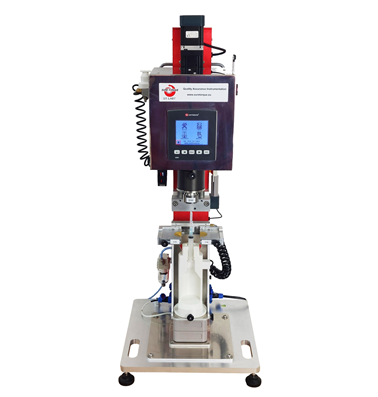

ST-LAB7전 자동 토크-힘-압력 테스터
* 전 자동식 토크/힘/압력 테스터
* 루어락 주사기(ISO 80369, ISO 11040) 및
인젝터 펜 장치 시험 (ISO 11608)
* FDA CFR 21 Part 11 준수 데이터 관리
* 상단 회전/상하 무빙 및 캡/용기 자동 그립핑
* 토크/하중/각도 측정
* 응용분야 : 제약/식품/화장품 등
제품 설명
* 본 장비는 가장 다양한 용기 및 마개 유형을 처리할 수 있는 기능을 갖춘, 시장에서 가장 자동적인 Cap 토크테스터
* EN ISO 80369-20 (부록 F,G,H,I) 최적화 토크 시험
* EN ISO 80369-20 (부록 B,C,D) 압력 누출시험 (옵션)
* ISO 11608-5 인슐린 펜 토크시험
* 루어락 토크시험/인젝터 펜시험/ 일반 토크-힘 시험
* 3년 보증
제품 사양
|
Model |
ST-LAB7 |
|
토크
용량 |
토크 3Nm (30kgf.cm) / 힘 250N /(25kgf) / 압력 500kPA (5kgf/cm2) |
|
정확도 |
±0.2% full scale |
|
분해능 |
0.01kgf.cm |
|
샘플
크기 |
Max.
Φ100mm x 330mm / Custom 가능 |
|
측정
마개 타입 |
루어
락 토크 시험(토크, 힘 및 압력) / 인젝터 펜 테스트 / 일반 클루저 토크 테스트 / 힘 테스트 |
|
측정
용기 타입 |
Any
container or perform |
|
측정
단위 |
Nm/dNm/Ncm/kgf.cm/inlb/ftlb
(Top load : N/kg/Lb) |
|
최대
측정 주파수 |
350Hz |
|
최대
회전 속도 |
30RPM |
|
제어 |
그래픽
터치 스크린 (PLC 프로그래밍 산업용 PC 기반) / No need PC |
|
메모리 |
무제한 |
|
통신 |
USB/RS-232/Ethernet/SD-card 실시간
데이터 수집 |
|
소프트웨어 |
데이터
분석 및 수집 전용 소프트웨어 |
|
교환
부품 |
1set
parts / 상단 Cap collet 및 하단 용기 클램핑 |
|
메인
바디 |
IP54
등급, 알루미늄 바디 (SUS 옵션) |
|
기타
기능 |
*
올인원
데이터 관리 소프트웨어 -FDA
CFR 21 Part 11 준수
및 사용자 계정관리 -배치
기판 메모리 저장기능 (Y/M/D/Batch) -장비
수명 주기 저장기능 -바코드
스캐너 포함 |
|
에어
공급 |
6Bar |
|
제품
크기 |
W200
x D360 x H480mm |
|
제품
무게 |
25kg |
|
전원 |
DC
24V 아답터
/ 220 VAC (50/60Hz) |
제품 특징

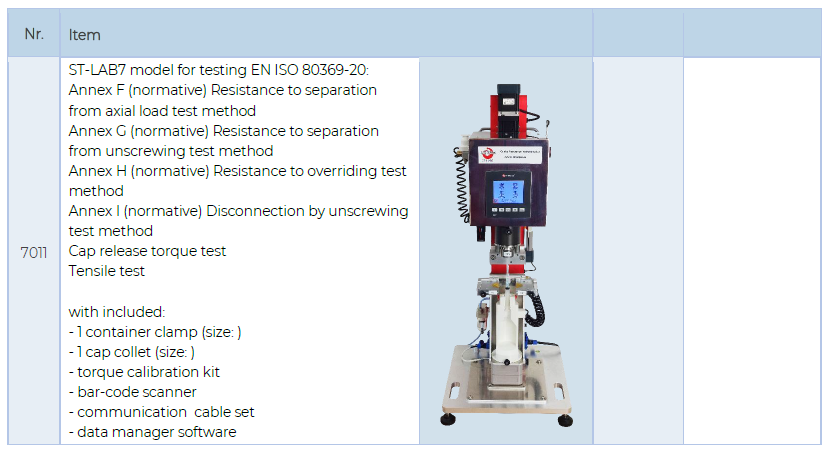

* Basic test options:

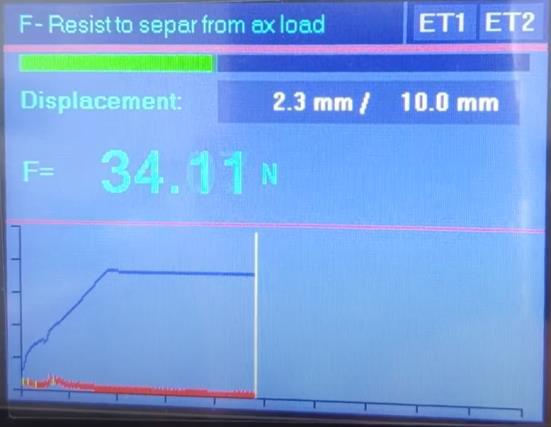

1) Annex F (normative) Resistance to separation from axial load test method

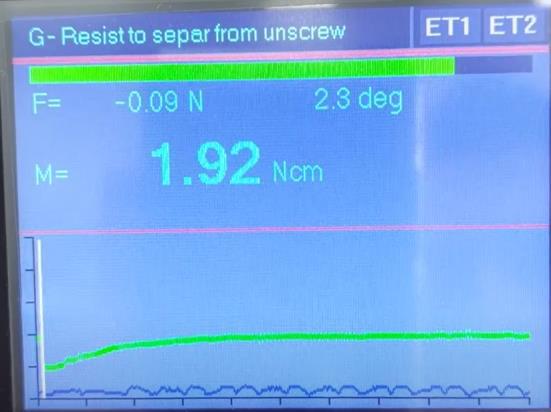

2) Annex G (normative) Resistance to separation from unscrewing test method
3) Annex H (normative) Resistance to overriding test method
4) Annex I (normative) Disconnection by unscrewing test method
5) Cap release torque test
6) Tensile test

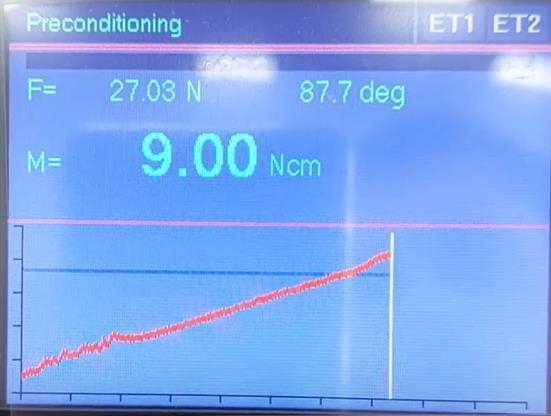

In all test mode the relevant force and torque graph is despised on the PLC screen in real time
* Optional modes (pressure test option)
1) Annex B (normative) *Leakage by pressure decay test method
2) Annex C (normative) Falling drop positive-pressure liquid leakage test method
3) Annex D (normative) Subatmospheric-pressure air leakage test method

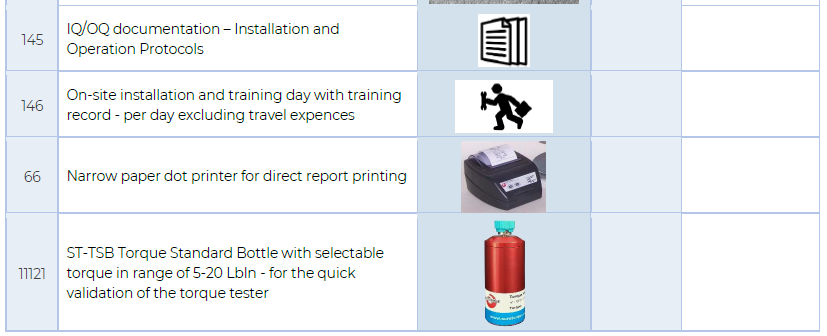

* Further options:
1) Safety option with safety door (base plate increases)
2) Narrow paper dot printer for direct report printing
3) The sample sizes can be increased both in diameter and in height
옵션
* 기본 품목
- Mainbody
- 1 Container Clamp (Request size)
- 1 Cap Collet (Request size)
- Torque Calibration Kit
- Bar Code Scanner
- Communication cable set
- Data Manager software
